MK-134B これは便利!電源・再生スイッチ付きMK-133 MP3ボイスレコーダーボード用コントローラキット(MK-133別)

注:製品に取扱説明書(製品マニュアル)、回路図などは付属しません。ページ下のリンクよりダウンロードしてください。
注:ハンダ付け必要。ハンダ付け不要な完成品MK-134B-BUILTもあります。
注:MK-133そのものは製品には含まれません。
注:5V電圧を発生する3端子レギュレータ(電源コネクタの横)は発熱しますので、触れないように十分にご注意ください。

MK-134B これは便利!電源・再生スイッチ付きMK-133 MP3ボイスレコーダーボード用コントローラキット(MK-133別)

メーカー:CNET LIMITED
型番:MK-134B
JANコード: 4573545680823
価格:

957円 (税抜 870円)

[ポイント還元 9ポイント~]
購入数:
返品期限・条件 返品についての詳細はこちら
この商品について問い合わせる
友達にメールですすめる

■ 商品説明

このマイコンキットドットコムのMK-134B これは便利!電源・再生スイッチ付きMK-133 MP3ボイスレコーダーボード用コントローラキット(MK-133別)は、MK-133 MP3ボイスレコーダーを簡単に使えるようにするコントローラボードキットです。

■ 商品仕様

製品名MK-134B これは便利!電源・再生スイッチ付きMK-133 MP3ボイスレコーダーボード用コントローラキット(MK-133別)
型番MK-134B
JANコード 4573545680823
メーカーCNET LIMITED
製造年2020年
外寸法 幅94mm × 奥行84mm × 高さ15mm
製品重量40g


MK-133は、MP3/WMA/MIDI/WAV形式の音声や音楽ファイルを高音質(48kHzサンプリング)で再生でき、またボード上のマイクを使って約100時間(付属の2GのSDカード使用時)の音声(WAV形式)を録音できるボイスレコーダーボードですが、基本的に、その電源回路、シリアルインターフェイス回路、再生・停止ボタンスイッチなどを別のボードや電線でハンダ付けする必要があります。

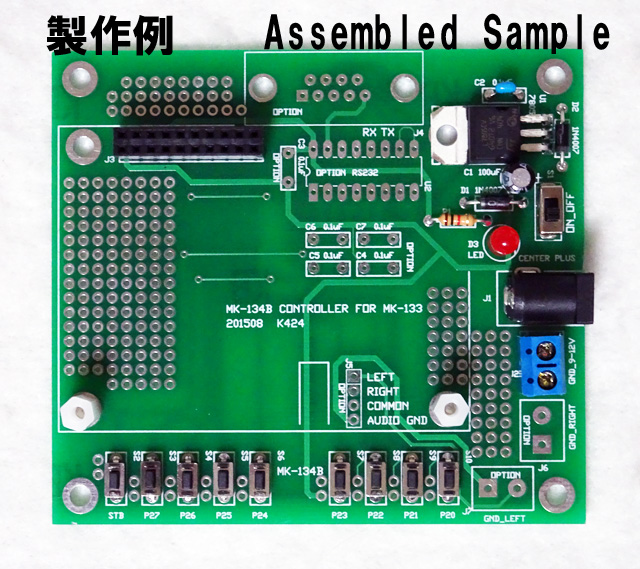

 しかし、このMK-134Bコントローラキットは、MK-133 MP3ボイスレコーダーボード用の電源回路、再生ボタンスイッチ、停止ボタンスイッチが実装されたボードで、電気の知識がそれほどなくても、9Vまたは12VのACアダプタ(付属しません)とヘッドホンを取り付けるだけで、すぐにMK-133 MP3ボイスレコーダーをご使用いただけます(注意:ただしキット品はハンダ付けが必要です)。
さらに、シリアルインターフェイス回路とそのDサブコネクタ、アンプ接続用のピンソケットとスピーカー接続用のターミナルブロック(ネジ式端子)を実装可能なようにあらかじめ回路パターンが作られていますので、PCを使ってリモート制御する用途、アンプを取り付けてスピーカーで音を楽しむ場合に、便利です(注意:ただし製品には部品は付属しませんので部品購入とハンダ付けが必要です)。
 このMK-134Bコントローラを使えば、簡単にMK-133 MP3ボイスレコーダーボードをすべての動作モードで使用できます。

特長:
◆再生用押しボタンスイッチ8個搭載(モード6に対応)
◆再生停止用押しボタンスイッチ1個搭載。
◆シリアルインターフェイス回路(RS232)とそのDサブコネクタ(9ピン、メス)用のハンダランド搭載(モード1、2に対応)(注意:回路部品やDサブコネクタは製品には含まれません)
◆MK-133のアンプ出力用コネクタ(J8)に対応したピンソケット(4ピン)とスピーカー2個接続用のターミナルブロックを2個ハンダ付け可能なハンダランド搭載(注意:ターミナルブロックやピンソケットは製品には含まれません)
◆電源回路搭載(9Vまたは12VのACアダプタに対応)
◆ACアダプタ(9Vまたは12V)とヘッドホン(またはスピーカー)を挿入するだけで、すぐに利用可能
 注意:MK-133 MP3ボイスレコーダーボード、9Vまたは12VのACアダプタ、ヘッドホン(またはスピーカー)は付属しません。

参考資料:
MK134Bマニュアル(PDF)
MK134B回路図(PDF)
MK133マニュアル(PDF)
MK133データシート(PDF)
電子工作便利ノート(PDF)
