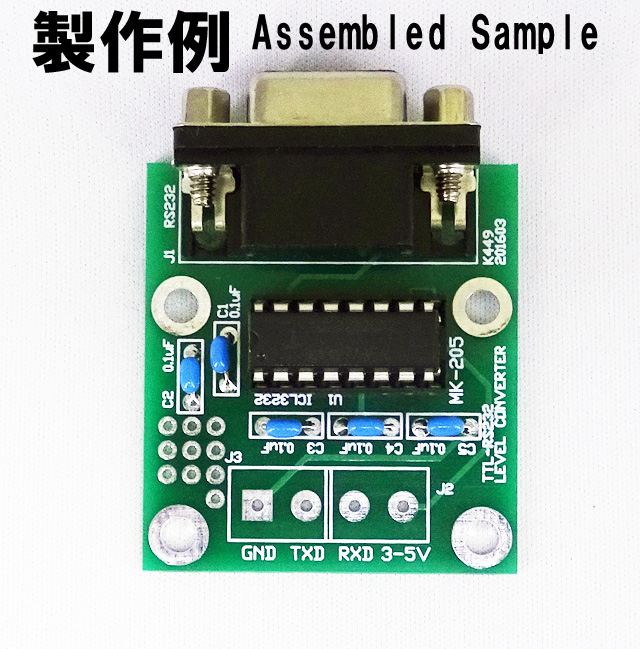

MK-205 これは便利!マイコン出力データをPCで表示!RS232Cレベル変換キット

注:製品に取扱説明書(製品マニュアル)、回路図などは付属しません。ページ下のリンクよりダウンロードしてください。
注:ハンダ付け必要。完成品もあります「MK-205-BUILT」。

MK-205 これは便利!マイコン出力データをPCで表示!RS232Cレベル変換キット

メーカー:CNET LIMITED
型番:MK-205
JANコード: 4573545681332
価格:

947円 (税抜 861円)

[ポイント還元 9ポイント~]
購入数:
返品期限・条件 返品についての詳細はこちら
この商品について問い合わせる
友達にメールですすめる

■ 商品説明

このマイコンキットドットコムの「MK-205 これは便利!マイコン出力データをPCで表示!RS232Cレベル変換キット」は、インターシル製のレベル変換IC「ICL3232」を使用して、マイコンの信号をRS232Cインターフェースに対応した電圧レベルに変換することで、マイコンの出力データをPCで表示することができるレベル変換キットです。 電源2本と送信信号、受信信号の合計4本の電線をマイコンICに接続すれば、PCにマイコンから出力されるデータをPCで表示したり、PCからコマンドをマイコンに送り制御することなどができます(注意:マイコンICに対応するプログラムが必要です)。

■ 商品仕様

製品名MK-205 これは便利!マイコン出力データをPCで表示!RS232Cレベル変換キット
型番MK-205
JANコード 4573545681332
メーカーCNET LIMITED
製造年2020年
外寸法 幅51mm × 奥行40mm × 高さ12mm
製品重量20g

特長:
-マイコンICの電圧レベルをRS232Cの電圧レベルに相互に変換
-4本(または3本)の電線をマイコンICに接続するだけでマイコンICとPCを接続してデータの送信受信が可能
-3.3V系と5V系に対応
-通信速度は最大250kbps

仕様と機能:
電源電圧範囲 DC3.0VからDC5.5V。
RS232Cコネクタ Dサブ9ピン、アングル型
最大速度 250kbps


参考資料:
MK205マニュアル(PDF)
電子工作便利ノート(PDF)
