MK-319 防水センサー・表示・リレー付き!-20℃から120℃対応、温度センサーキット

注:製品に取扱説明書(製品マニュアル)、回路図などは付属しません。ページ下のリンクよりダウンロードしてください。
注:ハンダ付け必要。完成品もあります「MK-319-BUILT」。

このマイコンキットドットコムのMK-319 防水センサー・表示・リレー付き!-20℃から120℃対応、温度センサーキットは、IC型温度センサーDS18B20(マキシム社製)を使用した温度表示機能と、設定した温度に対応してリレーを駆動させる機能を搭載した温度センサーキットです。リレーにより設定した温度で任意の装置の電源をオンにする、または空冷ファンを回すなどが可能です。設定した温度のマイナス10%に近づくと点灯するアラームLEDも搭載しているので設定値に近づいたことがわかり便利です。温度センサーは防水で、しかも1m長のケーブルが付いているのでさまざまな場所ですぐに使えます。

特長:
− 7セグメントLED表示器3個による温度表示
− 内蔵されたリレーにより100V機器の制御も可能
− ボリュームで温度を簡単に設定可能
− 検出可能な温度は-20℃から120℃
− 1m長のケーブル付き防水型温度センサー(DS18B20)使用
− デジタル的なヒステリシス機構内蔵

MK-319 防水センサー・表示・リレー付き!-20℃から120℃対応、温度センサーキット

価格:

2,551円 (税抜 2,362円)

[ポイント還元 25ポイント〜]
購入数:
返品期限・条件 返品についての詳細はこちら
この商品について問い合わせる
友達にメールですすめる

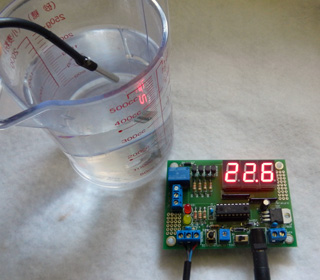

-5℃の冷凍庫、+30℃のペルチェ素子、+100℃の沸騰水の測定映像。
家庭用ビデオカメラで30cm離れて撮影
一部の映像は7セグメント表示器にフィルターを取り付けて撮影


参考資料:
MK319マニュアル(PDF)
リレーへの電気器具接続方法(PDF)
MK319プログラム
電子工作便利ノート(PDF)
