注：製品に取扱説明書（製品マニュアル）、回路図などは付属しません。ページ下のリンクよりダウンロードしてください。
注：ハンダ付け不要。ハンダ付け必要なキット品もあります「MK-326」。
■ 商品説明

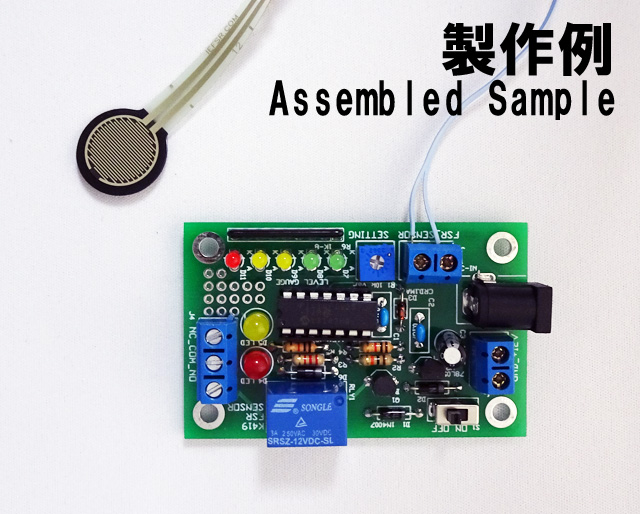

このマイコンキットドットコムのMK-326-BUILT 設定した重量で装置をオン！LED5個のレベルゲージとリレー付き重量センサーキット完成品は、加える圧力に反比例して抵抗値が変化する超薄型のFSRセンサー（Force Sensing Register）を使用した重量に対応してLED5個のレベルゲージが点灯し、設定した重量でリレーを駆動させる重量センサーキットの完成品です。
■ 商品仕様
| 製品名 | MK-326-BUILT 設定した重量で装置をオン！LED5個のレベルゲージとリレー付き重量センサーキット完成品 |
|---|---|
| 型番 | MK-326-BUILT |
| ＪＡＮコード | 4573545680502 |
| メーカー | CNET LIMITED |
| 製造年 | 2020年 |
| 外寸法 | 幅69mm × 奥行43mm × 高さ15mm |
| 製品重量 | 30g |
リレーにより設定した重量で任意の装置の電源をオンにする、または逆に装置を停止させるなどが可能です。LED5個によるレベル表示があるので、対象物のだいたいの重量やその変化が遠くから観測できます。また、設定した重量のマイナス10%に近づくと点灯するアラームLEDも搭載しているので設定値に近づいたことがわかり便利です。
特長：
－ 部品点数は少なく製作が容易
－ LED5個によるレベル表示で対象物の重量やその変化が遠くから観測可能
－ 内蔵されたリレーにより100V機器の制御も可能
－ ボリュームで重量を簡単に設定可能
－ 検出可能な重量は約50グラムから約10キログラム
－ デジタル的なヒステリシス機構内蔵
参考資料：
MK326マニュアル（PDF)
リレーへの電気器具接続方法（PDF)
MK326プログラム
MK326回路図
電子工作便利ノート（PDF)
