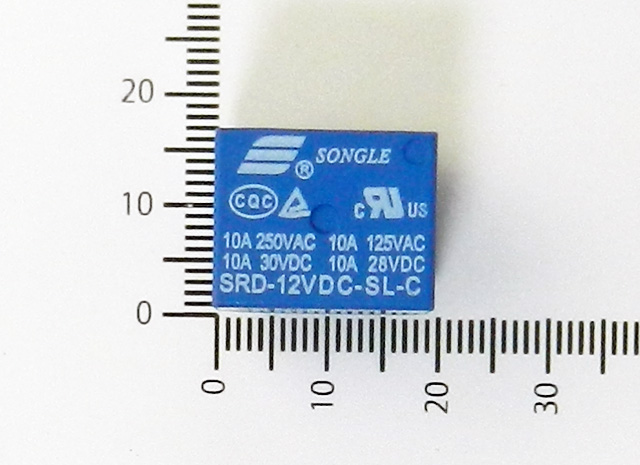

MSC-104 使いやすくて大電流対応!接点容量10AでC接点の12V中型リレー

注:製品に取扱説明書(製品マニュアル)、回路図などは付属しません。ページ下のリンクよりダウンロードしてください。
マイコンキットドットコムのMSC-104 使いやすくて大電流対応!接点容量10AでC接点の12V中型リレーは、マイコンキットドットコムで販売されているさまざまなキットで使用されているSONGLE社製の中型リレーです。
C接点なので、リレーを駆動したときに共通端子(COM端子)が電気的に接続される端子(NO端子)と、逆に電気的に解放される端子(NC端子)を搭載しています。
仕様:(サイズW18.6mmXD15.0mmXH15.8mm)
・コイル定格電圧/電流: 12V/ 約37.5mA
・コイル抵抗: 約320Ω
・最大接点電流:
10A(125VAC、7A@28VDC。抵抗負荷の場合)
3A(125VAC、28VDC。誘導負荷の場合)
・メーカー型番 SRD-12VDC-SL

MSC-104 使いやすくて大電流対応!接点容量10AでC接点の12V中型リレー

価格:

220円 (税抜 200円)

[ポイント還元 2ポイント~]
購入数:
返品期限・条件 返品についての詳細はこちら
この商品について問い合わせる
友達にメールですすめる

参考資料:
MSC-104マニュアル(PDF)
