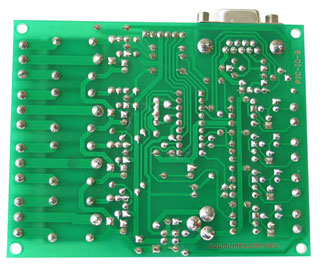

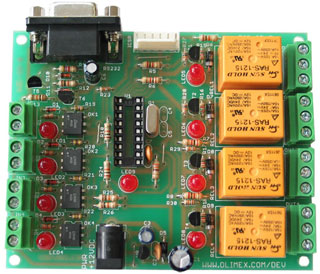

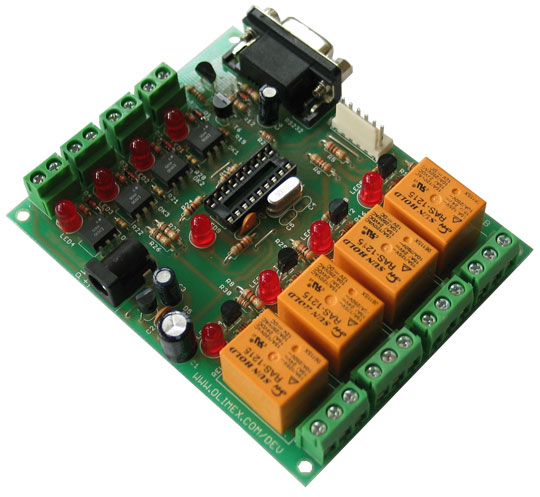

PIC-I/O これは便利!すぐに使える!リレー、オプトアイソレータ、LED各4個、RS232内蔵。18ピンPIC用I/Oボード完成品

注:2012年よりお求め安い価格に改定しました。
注:完成品です

4個のリレーと4個のオプトアイソレータを内蔵した、18ピンPIC対応の入出力制御用ボードです。PIC-IOボードは非常にシンプルな回路構成ですが、RS232経由またはスタンドアロンで、簡単に装置やデバイスを制御できる非常に便利なボードです。
ボードに搭載されている機能:
高電圧高電流メカ式リレー4個 - ターミナルブロックにNO、NC、COM端子付き(それぞれノーマルオープン、ノーマルクローズ、コモンの意。リレー用語)リレーのスイッチ電流はその電圧によって変わります。
オプトアイソレータ入力4個 - +5から 24VDCを検出します。オプトアイソレータは10 μsスイッチングするので高速の信号を検出できます。
そのほかRS232、LEDなど。
特長:
・ プログラムとデバッグ用ICSP/ICDコネクタ
・ RS232インターフェイス
・ DIL18ソケット(PIC ICは付属していません)
・ 水晶発振子 20MHz
・ LEDとRB5を接続するジャンパ
・ オプトアイソレータ4個、ステータスLED付き
・ 10A/250VACのリレー4個、ステータスLED付き
 (注意:AC100Vを敷設する場合は、第2種電気工事士の資格が必要です。詳しくはマイコンキットドットコムのWEBをご覧ください。)
・ 電源ジャック、ACおよび/DC入力可能
・ 3.3mmのボート取り付け穴
・ FR-4, 1.5 mm厚、片面プリント、緑色レジスト、部品面白色シルクスクリーン
・ サイズ100×80 mm

PIC-I/O これは便利!すぐに使える!リレー、オプトアイソレータ、LED各4個、RS232内蔵。18ピンPIC用I/Oボード完成品

価格:

3,615円 (税抜 3,286円)

[ポイント還元 36ポイント~]
購入数:
返品期限・条件 返品についての詳細はこちら



参考資料:
PIC-IOマニュアル(和文PDF)
PIC-IOアプリケーションノート(和文PDF)
LED点滅デモソフト(Cソース)
LED点滅デモソフト(HEX)
I/Oデモソフト(Cソース)
I/Oデモソフト(HEX)
RS232送受デモソフト(Cソース)
RS232送受デモソフト(HEX)

電子工作便利ノート(PDF)
