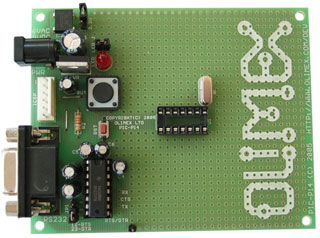

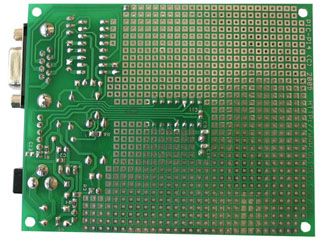

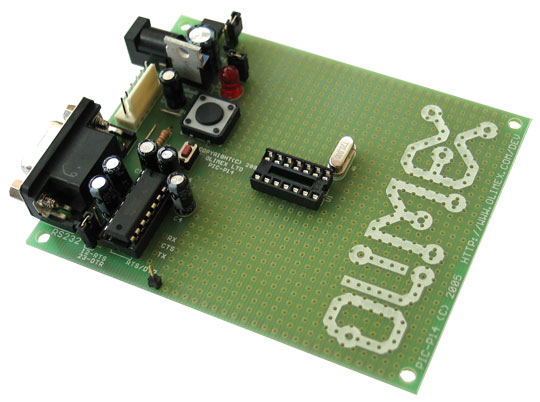

PIC-P14 すぐに使える!14ピンPIC用 汎用スイッチ、LED、RS232、電源回路付きマイコンボード完成品

注:在庫限りの販売となります
注:完成品です


このOLIMEX社のPIC-P14は、低価格の開発ボードで、14ピンのマイクロチップ社製PICマイクロコントローラの開発試作品の製作やプログラムの開発にお使いいただけます。
特長:
・ プログラムとデバッグ用ICSP/ICDコネクタ
・ RS232インターフェイス用MAX232(ソケット入り)ドライバIC付き
・ マイクロコントローラ用DIL14ソケット(PIC ICは付属していません)
・ 水晶発振子 20MHz
・ LEDとRC2を接続するジャンパー
・ RC3に接続された入力ボタン
・ リセットボタンとその回路
・ 電源ジャック、ACおよび/DC入力可能
・ +3.3Vと+5Vの切り替え可能な3端子電源レギュレータ回路(シャンパー接続時は+3.3V)
・ PICのすべてのピンを穴あきボードで使用可能
・ 100ミルピッチの穴あきフリースペース
・ GNDバス
・ Vccバス
・ 3.3mmのボート取り付け穴4つ
・ FR-4, 1.5 mm厚、片面プリント、緑色レジスト、部品面白色シルクスクリーン
・ サイズ100×80 mm

PIC-P14 すぐに使える!14ピンPIC用 汎用スイッチ、LED、RS232、電源回路付きマイコンボード完成品

価格:

2,037円 (税抜 1,886円)

[ポイント還元 20ポイント〜]
購入数:
返品期限・条件 返品についての詳細はこちら


PIC-P14による小型リモート温度監視装置製作例:
定期的に温度を測定しES232経由でPCに温度データを送る回路とプログラムです(参考資料)。
回路説明:
(1) PIC16F688を使用。LM35(IC型温度センサー)で温度を読み取り、MCP6022オペアンプで値を最適な値にしています。写真では15cmのリード線で接続されたLM35温度センサーが見えます。ボード上側の8ピンICはオペアンプです。

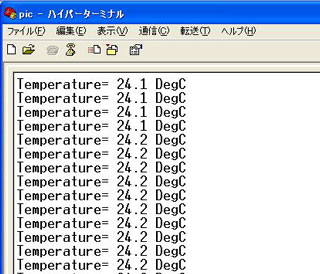

(2) PCの画面には定期的に温度が表示されます(PCではハイパーターミナルを使用しています。左図参照)
プログラム説明:
(1) CCS社のCコンパイラのRS232用のライブラリを使えば数行でプログラムが作れます。LM35から得たデータをアンプのゲイン分乗算し、10ビット(1024)で正規化しています。
(2) 毎秒(時間はdelay文で簡単に設定可能)、ひたすら温度を測定し、PCに送っています。
送付データの送信時間間隔を長くして、乾電池駆動の5V電源MK-505またはMK-506を使えば、完全にスタンドアロン型の温度監視センサーが作れるかもしれません。お試しください。


参考資料:
PIC-P14マニュアル(和文PDF)
LED点滅デモソフト(Cソース)
LED点滅デモソフト(HEX)
ボタン検出デモソフト(Cソース)
ボタン検出デモソフト(HEX)
RS232送受デモソフト(Cソース)
RS232送受デモソフト(HEX)
PIC-P14温度測定とPCデータ送信回路図
PIC-P14温度測定とPCデータ送信プログラムCソースとHEX(CCS社のCコンパイラ使用)
電子工作便利ノート(PDF)
