PIC-P18-LCD すぐに使える!液晶表示、LED、汎用スイッチ、RS232C付き18ピンPICマイコン開発ボード完成品

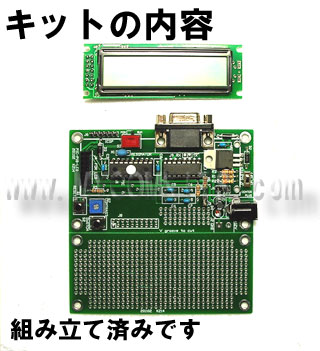

注:ハンダ付け不要。組み立て済み完成品です。
注:在庫限りの販売となります。引き続き後継機種「PIC-P18-LCD2(キット品)」または「PIC-P18-LCD2-BUILT(完成品)」をご利用ください。
注:ピン配置が同じであれば、任意のバックライト付きのLCDに変更可能です。マイコンキットドットコムで購入し交換し提供することも可能です。詳しくはマイコンキットドットコム店長までお問い合わせください。
注:汎用の開発ボードですが、プラス電源(VDD)が14番ピン、グランド(VSS)が5番ピンと固定ですので、すべての18ピンPIC(16F、18F、24H、dsPなど)が利用できるわけではありません。希望するPICが利用できるか掲載している製品マニュアルでお確かめください。

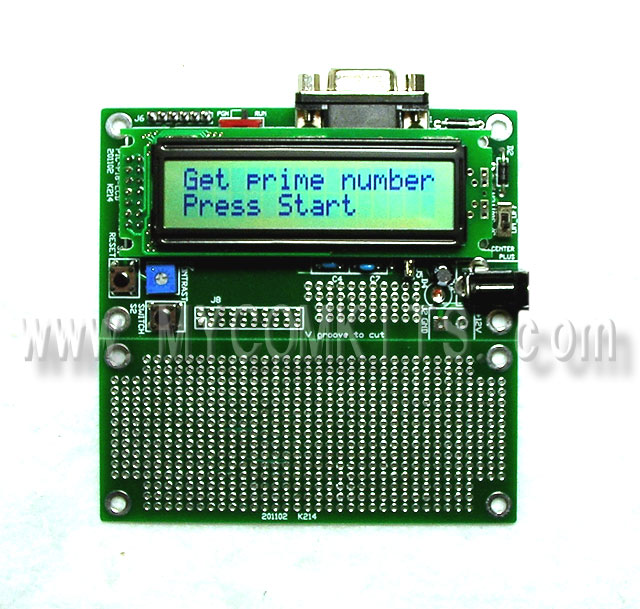

マイコンキットドットコムの「PIC-P18-LCD すぐに使える!液晶表示、LED、汎用スイッチ、RS232C付き18ピンPICマイコン開発ボード完成品」は、マイコン開発時よく使われる16文字2行の液晶表示器(LCD)とシリアル通信インターフェイス(RS232C)とPICマイコンICを標準で装備した18ピンPICマイコン用の開発ボード完成品です。
LCDを接続するためのわずらわしい配線が必要ないため、ディスプレイが必要な実験や開発がすぐに行えます。さらに、サンプルプログラムが書き込まれたPICマイコンICが実装されているので、袋から出してすぐに使えます(2から65000までの素数を計算、表示、シリアル出力するプログラムが書き込まれています。2011年4月現在)。
特長:
・多くの18ピンPICマイコンICに対応(ピン配置は回路図参照)。サンプルプログラム入り「16F88」付き。
・16文字×2行の液晶表示器(LCD)搭載
・シリアルインターフェイス(RS232C)搭載
・切り離せるユニバーサルボード(約100x45mm)付き
・LCD搭載したままでプログラムできる切替スイッチ付き
(LCDの負荷のため切替スイッチがないと動作しません)
・内部電源回路として5Vと3.3Vを切替可能
・サンプルプログラム入りPICマイコンIC「16F88」付き
・汎用スイッチとLED搭載

PIC-P18-LCD すぐに使える!液晶表示、LED、汎用スイッチ、RS232C付き18ピンPICマイコン開発ボード完成品

価格:

3,122円 (税抜 2,838円)

[ポイント還元 31ポイント~]
購入数:
返品期限・条件 返品についての詳細はこちら
この商品について問い合わせる
友達にメールですすめる

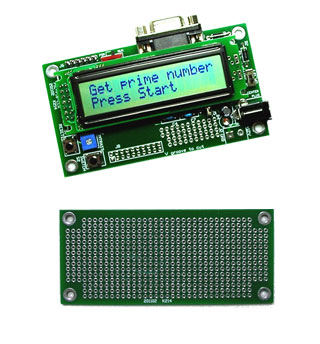

ユニバーサルボード部分を分離した例




注記:マニュアルは改善、ミスの修正のために予告なく変更することがあります。印刷されたマニュアルがキットの袋に入っていますが、最新版はWEBでご確認ください。
参考資料:
PICP18LCDマニュアル(PDF)
書き込まれているサンプルプログラム(zip)
電子工作便利ノート(PDF)
