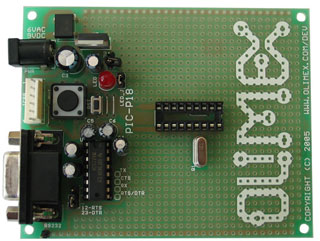

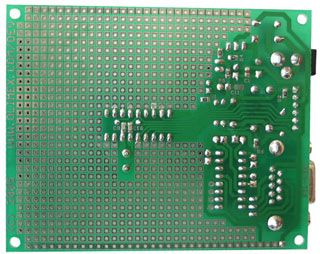

PIC-P18 これは便利!すぐに使える!18ピンPIC用 汎用スイッチ、LED、RS232、電源回路付きマイコンボード完成品

注:在庫限りの販売となります
注:完成品です


このOLIMEX社のPIC-P18は、低価格の開発ボードで、18ピンのマイクロチップ社製PICマイクロコントローラの開発試作品の製作やプログラムの開発にお使いいただけます。
特長:
・ プログラムとデバッグ用ICSP/ICDコネクタ
・ RS232インターフェイス用MAX232(ソケット入り)ドライバIC付き
・ マイクロコントローラ用DIL18ソケット(PIC ICは付属していません)
・ 水晶発振子 20MHz
・ LEDとRB3を接続するジャンパー
・ RB2に接続された入力ボタン
・ リセットボタンとその回路
・ 電源ジャック、ACおよび/DC入力可能
・ +3.3Vと+5Vの切り替え可能な3端子電源レギュレータ回路(シャンパー接続時は+3.3V)
・ PICのすべてのピンを穴あきボードで使用可能
・ 100ミルピッチの穴あきフリースペース
・ GNDバス
・ Vccバス
・ 3.3mmのボート取り付け穴4つ
・ FR-4, 1.5 mm厚、片面プリント、緑色レジスト、部品面白色シルクスクリーン
・ サイズ100×80 mm

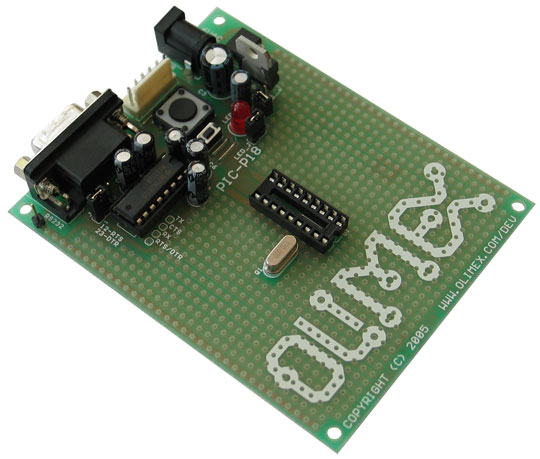

PIC-P18 これは便利!すぐに使える!18ピンPIC用 汎用スイッチ、LED、RS232、電源回路付きマイコンボード完成品

価格:

2,037円 (税抜 1,886円)

[ポイント還元 20ポイント〜]
購入数:
返品期限・条件 返品についての詳細はこちら
この商品について問い合わせる
友達にメールですすめる



参考資料:
注意:添付されている製品マニュアルに記載ミスがあり更新しました。最新のマニュアルをダウンロードしてください。デモ3のソフトウェアを使用する場合に接続するシリアル信号線のシルクパターン名称が誤っていました。
PIC-P18マニュアル(和文PDF)
LED点滅デモソフト(Cソース)
LED点滅デモソフト(HEX)
ボタン検出デモソフト(Cソース)
ボタン検出デモソフト(HEX)
RS232送受デモソフト(Cソース)
RS232送受デモソフト(HEX)

電子工作便利ノート(PDF)
