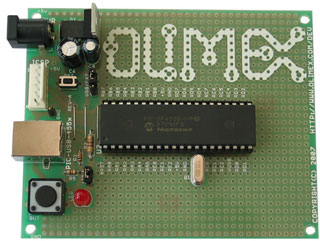

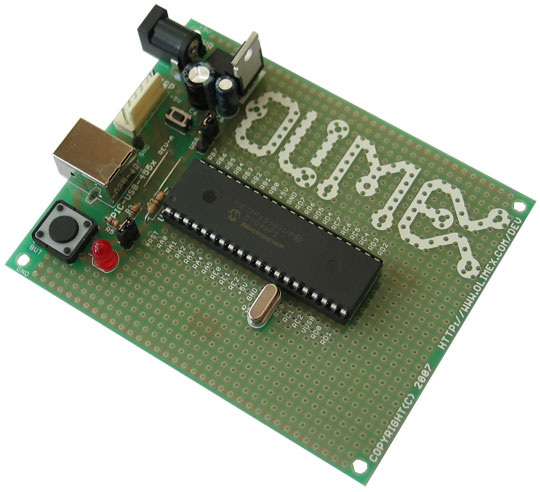

PIC-USB-4550 これは便利!PIC IC付き!PIC18F4550、汎用スイッチ、LED、USB、電源回路付きマイコンボード完成品

注:完成品です
このOLIMEX社のPIC-USB-4550は、低価格の開発ボードで、40ピンのマイクロチップ社製PICマイクロコントローラPIC18F455(付属)を使用してUSBアプリケーションの開発試作品の製作やプログラムの開発にお使いいただけます。
このPIC-PUSB-4550ボードでできることは以下の通りです。ボードに搭載されている機能:
・ PIC-MCP、PIC-MCP-USB、PICPG1、PIC-PG2、PIC-PG3、PIC-PG4を使ってプログラム、またはPIC-ICD2、PIC-ICD2-POCKET、PIC-ICD2-TINYなどを使ってプログラムとデバッグできるICSP/ICDコネクタ
・ ホストPCとのインターフェイスとなるUSB2.0タイプBコネクタ
・ PIC18F4550-I/P(DIL40ソケット付き)
・ 水晶発振子 20MHz
・ LEDとRD3を接続するジャンパー
・ RB4に接続された入力ボタン
・ 押しボタンスイッチ
・ 電源ジャック、ブリッジ整流回路を搭載しているのでACおよび/DCの入力可能
・ 5V電圧レギュレータ
・ PICのすべてのピンを穴あきボードで使用可能
・ 100ミルピッチの穴あきフリースペース
・ GNDバス
・ Vccバス
・ 3.3mmのボート取り付け穴4つ
・ FR-4, 1.5 mm厚、片面プリント、緑色レジスト、部品面白色シルクスクリーン
・ サイズ100×80 mm

PIC-USB-4550 これは便利!PIC IC付き!PIC18F4550、汎用スイッチ、LED、USB、電源回路付きマイコンボード完成品

価格:

4,238円 (税抜 3,924円)

[ポイント還元 42ポイント〜]
購入数:
返品期限・条件 返品についての詳細はこちら



参考資料:
PIC-USB-4550マニュアル(和文PDF)
LED点滅デモソフト(Cソース)
LED点滅デモソフト(HEX)
ボタン検出デモソフト(Cソース)
ボタン検出デモソフト(HEX)
USBブートローダーデモソフト(Cソース)
USBブートローダーデモソフト(HEX)
電子工作便利ノート(PDF)
