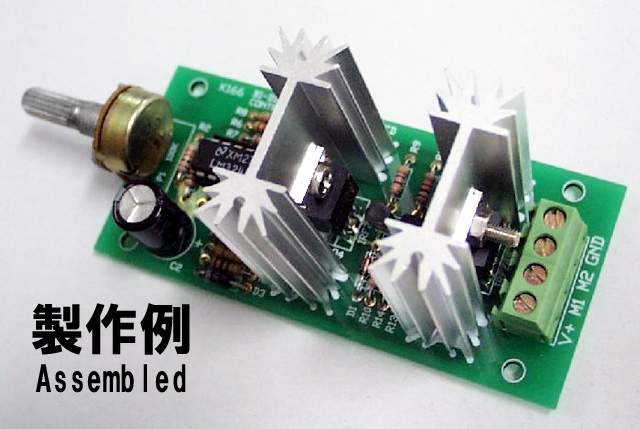

MK-508-BUILT 回転方向とその速度を制御可能!PWM方式ハイパワーDCモーターコントローラキット完成品

注:製品に取扱説明書(製品マニュアル)、回路図などは付属しません。ページ下のリンクよりダウンロードしてください。
注:ハンダ付け不要。組み立て済み完成品です。
注:在庫限りの販売となります。引き続き新製品「MK-508B-BUILT」をご利用ください。

マイコンキットドットコムのMK-508-BUILT 回転方向とその速度を制御可能!PWM方式ハイパワーDCモーターコントローラキット完成品はシンプルな回路でDCモーターの正方向、逆方向の回転方向を制御し同時に、その速度を制御するコントローラキットの完成品です。
 このコントローラは完全な停止状態から最高速度まで、双方向で制御します。DCモーターの回転方向は、一般的にスイッチで電源の極性を変えて実現しますが、この場合、電圧の極性を変えるために2回路2接点のスイッチを使います。しかし、このMK-508 DCモーターコントローラはモーターの回転方向をMOSFETを利用したH型ドライバ回路で変え、同時にその速度をパルス状の電圧のデューティー比率(オンとオフの時間比率)を加えることで制御します(PWM方式)。
 このキットでは、方向と速度を、ボリューム一つで制御します。ボリュームを、ある方向に回せば、モーターがある方向に回転し始めます。ボリュームを、逆方向に回せば、モーターが逆方向に回転し始めます。ボリュームを、真ん中にすれば、モーターが回転せず、停止します。
仕様:
電源電圧(モーターへの電圧もこれに従う) 約5Vから32V
電流 最大5A(パターンを強化することで最大10Aまで使用可能。)

***そのほかのモーターコントローラー製品・・最大15AのMK-510最大5AのMK-507最大30AのMK-511***

MK-508-BUILT 回転方向とその速度を制御可能!PWM方式ハイパワーDCモーターコントローラキット完成品

価格:

6,521円 (税抜 5,928円)

[ポイント還元 65ポイント~]
購入数:
返品期限・条件 返品についての詳細はこちら
この商品について問い合わせる
友達にメールですすめる



参考資料:
MK508マニュアル(PDF)
MK508回路図(PDF)
電子工作便利ノート(PDF)
