MK-305B-BUILT 用途はいろいろ。音量表示/オン時間設定/マイク/リレー付き音センサースイッチ(VOX)キット完成品

注:製品に取扱説明書(製品マニュアル)、回路図などは付属しません。ページ下のリンクよりダウンロードしてください。
注:ハンダ付け不要。完成品です。キット品もあります。「MK-305B

MK-305B-BUILT 用途はいろいろ。音量表示/オン時間設定/マイク/リレー付き音センサースイッチ(VOX)キット完成品

メーカー:CNET LIMITED
型番:MK-305B-BUILT
JANコード: 4573545680106
価格:

3,513円 (税抜 3,194円)

[ポイント還元 35ポイント~]
購入数:
返品期限・条件 返品についての詳細はこちら
この商品について問い合わせる
友達にメールですすめる

■ 商品説明

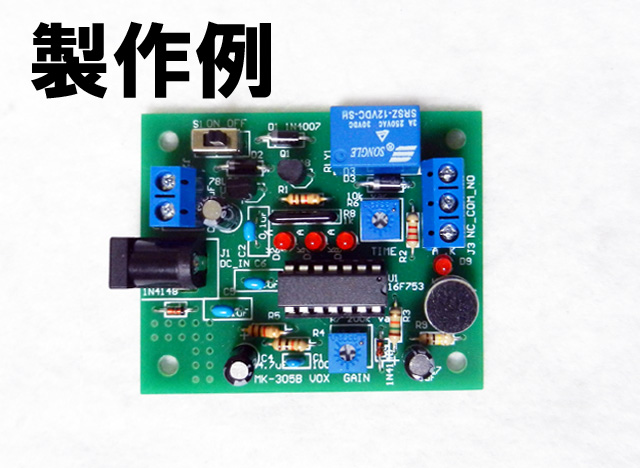

用途はいろいろ。音量表示/オン時間設定/マイク/リレー付き音センサースイッチ(VOX)キットは、オペアンプ付のPICマイコンを使用した小型で感度の良い、音センサースイッチキットです。感度を調整するボリュームも付いていますので、小さな音を検出することはもちろん、騒音の大きな環境では感度を低くして近くの音だけを検出させるように設定できます。さらに3個のLEDで音量を表示しており、その2つめのLEDが点灯したときにリレーが駆動される仕組みなので、感度調整が簡単です。

■ 商品仕様

製品名MK-305B-BUILT
型番MK-305B-BUILT
JANコード 4573545680106
メーカーCNET LIMITED
製造年2020年
外寸法 幅63mm × 奥行51mm × 高さ15mm
製品重量30g

音センサースイッチ(別名VOXと呼ばれています)は、スイッチを押したり、レバーを動かしたりする代わりに、音声(音)でスイッチをオンまたはオフするスイッチ装置です。これにより、ハンドフリーで電子機器や装置、またアマチュア無線の送信機をオンまたはオフにしたり、またリレー出力に照明器具(LEDなど)を取り付ければ、玄関チャイム、電話のベル音、などが鳴ったことを光で認識できるので、オーディオや映像を大音量で楽しむ場合にもご利用いただけます。また、マイコン制御なので、公開している制御プログラムを改造すれば、さらに複雑な制御をさせることや、感度を上げることも可能です。

家庭用ビデオカメラで30cm離れて撮影



注記:マニュアルは改善、ミスの修正のために予告なく変更することがあります。印刷されたマニュアルがキットの袋に入っていますが、最新版はWEBでご確認ください。
参考資料:
MK305Bマニュアル(PDF)
MK305Bプログラム(ZIP)
MK305Bライン入力改造回路(PDF)
リレーへの電気器具接続方法(PDF)
電子工作便利ノート(PDF)
