MK-322 音声で距離を教えてくれる!超音波式音声距離計オプションボードキット(MK-141B別)

注:製品に取扱説明書(製品マニュアル)、回路図などは付属しません。ページ下のリンクよりダウンロードしてください。
注:ハンダ付け必要。完成品もあります「MK-322-BUILT」。

MK-322 音声で距離を教えてくれる!超音波式音声距離計オプションボードキット(MK-141B別)

メーカー:CNET LIMITED
型番:MK-322
JANコード: 4573545680410
価格:

1,949円 (税抜 1,772円)

[ポイント還元 19ポイント~]
購入数:
返品期限・条件 返品についての詳細はこちら
この商品について問い合わせる
友達にメールですすめる

■ 商品説明

このマイコンキットドットコムのMK-322 音声で距離を教えてくれる!超音波式音声距離計オプションボードキット(MK-141B別)は、MK-141B音声合成IC実験キットに実装して使うことで、超音波センサーにより測定した距離を音声で教えてくれる距離計キットです。約10cmから最大約5mまでの距離をミリメートルの分解能で測定し、その距離を女性の声で知らせます。

■ 商品仕様

製品名MK-322 音声で距離を教えてくれる!超音波式音声距離計オプションボードキット(MK-141B別)
型番MK-322
JANコード 4573545680410
メーカーCNET LIMITED
製造年2020年
外寸法 幅68mm × 奥行43mm × 高さ15mm
製品重量40g

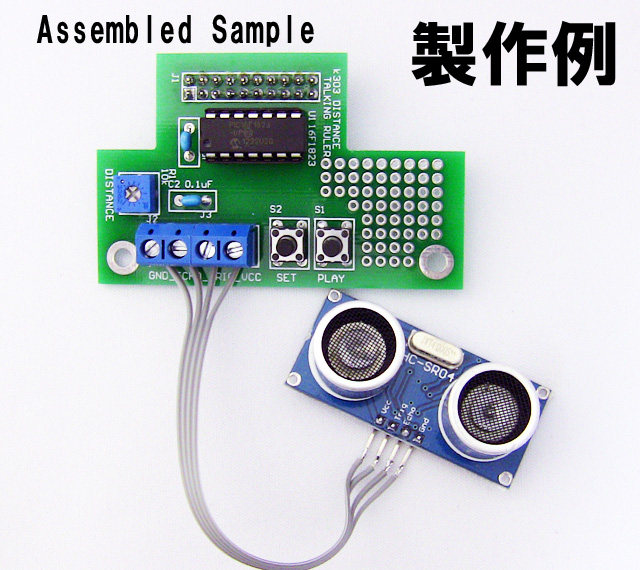

超音波センサーは、超音波送信モジュールと超音波受信モジュールが1枚の小型基板にあらかじめ実装されている「HC-SR04」を使用しているので、4箇所のハンダ付けで実装でき、初心者でも簡単に作ることができます(写真)。注意:このMK-322の使用にはMK-141B 音声合成IC実験キットが必要です。別にご購入ください。

仕様と機能:
電源電圧 DC5V(ただしMK-141Bから供給)
消費電流 約55mA
超音波センサー HC-SR04
測定距離 約10cmから約5m
測定分解能 1mm(発声する分解能)
測定確度 約3mm、または約5%以上(大きいほう)
測定結果発声 1.常に繰り返し自動的に発声、
2.または約5秒から120秒の範囲でボリュームにより設定した周期で発生、
3.またはPLAYスイッチにより発声
対応する音声ボード MK-141B。注意:MK-141を使用する場合はJ4コネクタ位置に20ピンのソケットをハンダ付けしてください。

[注意:30cm離れ、家庭用ビデオカメラで撮影・録音。実際の音よりも高音が強調され、高い音になっています。]

MK-322音声距離計のプログラムを改造して接近警告装置を作りました。プログラムを公開しています。ダウンロードしてご利用ください。ケース入り完成品を販売予定です。


参考資料:
MK322マニュアル(PDF)
HC-SR04データシート(PDF)
MK322プログラム(ZIP)
MK322接近警報装置プログラム(ZIP)
電子工作便利ノート(PDF)
