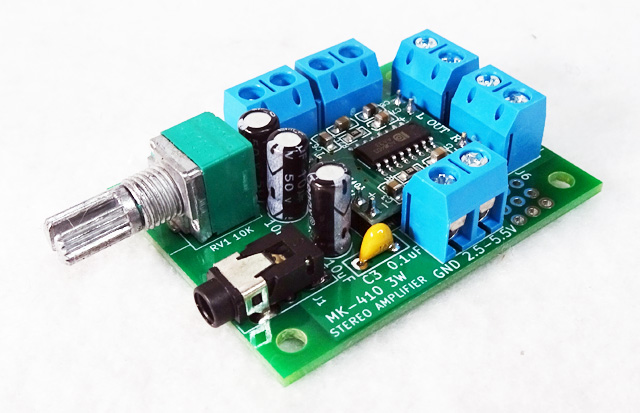

MK-410 電池で使える。しかも製作簡単!超小型D級3Wステレオオーディオアンプキット(ハンダ付け必要)

注:製品に取扱説明書(製品マニュアル)、回路図などは付属しません。ページ下のリンクよりダウンロードしてください。
注:ハンダ付け必要。ハンダ付け不要の組立て済み完成品「MK-410-BUILT」もあります。

多くの小型オーディオ装置で使用されているPAM8403を使用した3W(4Ω負荷時)のD級ステレオオーディオアンプキットです。
とても小さく、しかも電池で駆動できるのでスピーカーとともにほかの装置の中に簡単に実装できます(電池、スピーカーはキットに含まれていません)。

MK-410 電池で使える。しかも製作簡単!超小型D級3Wステレオオーディオアンプキット(ハンダ付け必要)

メーカー:CNET LIMITED
型番:MK-410
JANコード: 4573545681790
価格:

1,100円 (税抜 1,000円)

[ポイント還元 11ポイント~]
購入数:
返品期限・条件 返品についての詳細はこちら
この商品について問い合わせる
友達にメールですすめる

■ 商品説明

MK-410 電池で使える。しかも製作簡単!超小型D級3Wステレオオーディオアンプキットは、多くの小型オーディオ装置で使用されているPAM8403を使用した3W(4Ω負荷時)のD級ステレオオーディオアンプキットです。

■ 商品仕様

製品名MK-410 電池で使える。しかも製作簡単!超小型D級3Wステレオオーディオアンプキット
型番MK-410
JANコード 4573545681790
メーカーCNET LIMITED
製造年2021年
外寸法 幅40mm × 奥行52mm × 高さ15mm
製品重量23g

特長:
- 部品点数はきわめて少なく製作が容易
- 表面実装部品は実装済み
- ヒートシンクは不要
- 2.5Vから5.5Vの電圧で4または8Ωのスピーカーを駆動
- D級(デジタル)アンプ

仕様:
DC電源 2.5 から 5.5V (< 400 mA。5V以下推奨).
動作電流 16mA typ. @ 5V(無入力時) 、最大約800mA(動作時)、音量に依存
出力パワー 1.8 W @ 8 Ω、3 W @ 4 Ω

約30cm離れて家庭用ビデオカメラで撮影


参考資料:
MK410マニュアル(PDF)
電子工作便利ノート(PDF)
