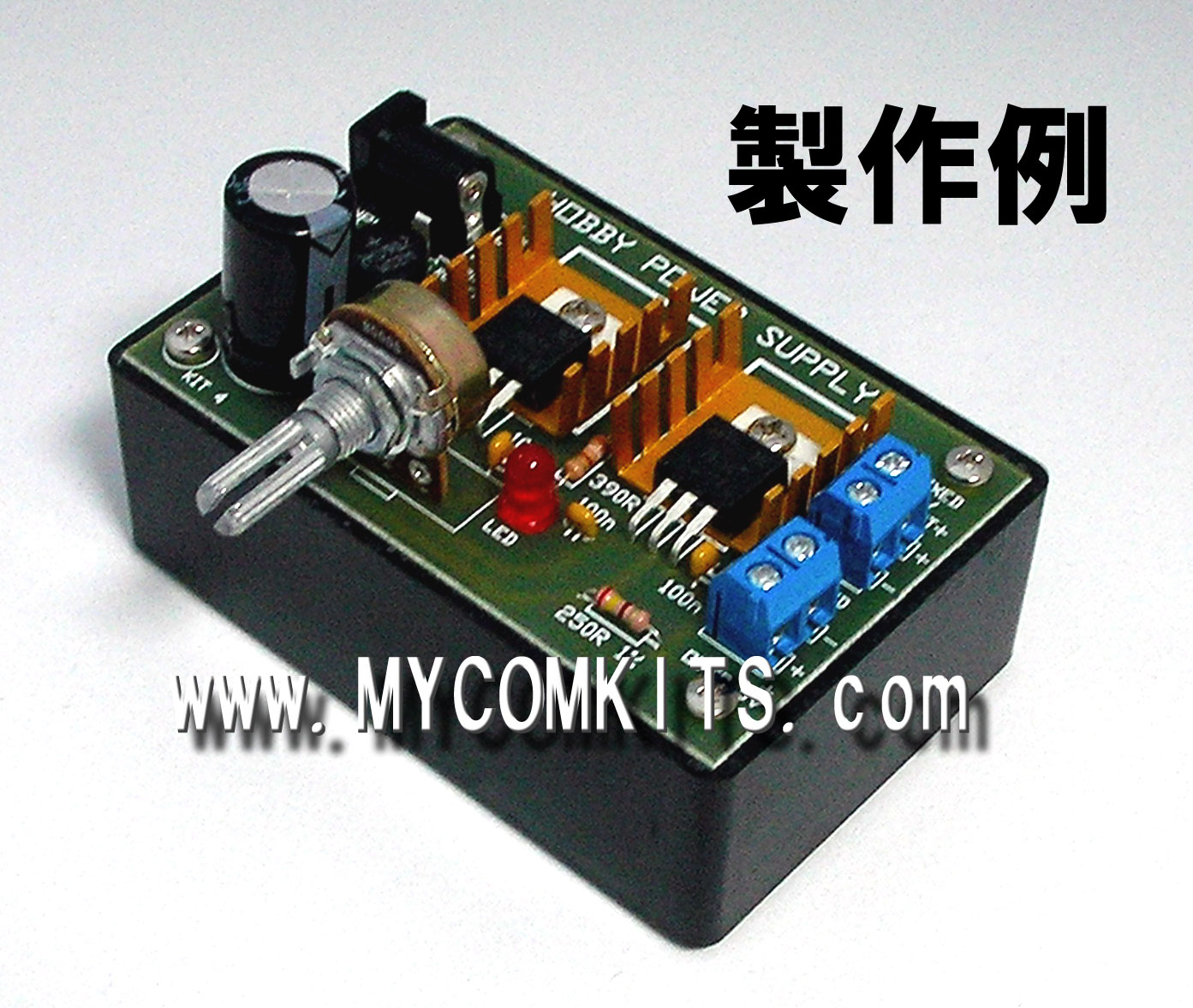

MK-500-BUILT ケース付きで便利!可変と固定の2出力定電圧電源キット完成品

注:製品に取扱説明書(製品マニュアル)、回路図などは付属しません。ページ下のリンクよりダウンロードしてください。
注:完成品。ハンダ付け不要。
2011年12月より価格変更しています。
線材の長さの指定(無料)や、スイッチの指定(有料)、ケースの加工(有料)などセミカスタムオーダー(*)も可能です。
* 線材の長さは注文時に「備考欄」で指示してください(種類や色は指定できません。キットにより、線材の長さには限界があります)。
* 有料の内容やお見積もりについては「お問い合わせ」メールでご確認ください。
* ご注文から出荷までおおむね1週間です。ただし内容によって変わります。お問い合わせください。
また、複数のキットを組み合わせるサービスも行います。
詳しくは、「完成品販売のお知らせ」をご参照ください。

このマイコンキットドットコムのMK-500 2出力定電圧電源キット完成品には、AC100Vのトランス以外の必要な部品すべて(簡単なケースも)が入っています。このキットの回路は基本的なものですが、電源として十分に使えます。また、簡単な回路なので、電子工作キットの製作を始める人にも最適です。このキットの最大の特長は、2種類の電圧を出力できることです。一つは、安定化された5Vの固定電圧です。TTL回路で使えます。もう一つは5V以上の任意の電圧(たとえば12V)に設定できる可変電圧電源です。最大出力電圧は入力電圧に左右されます。このキットで使用しているレギュレータICの最大入力電圧は35Vです。また、最小の入力電圧は安定化された出力電圧の少なくとも2V以上必要、と規定されています。このキットでは、片面プリント基板(PCB)を使用しています。
注:これは便利!元になる電源としては、24Vや12VのACアダプタも使用できるように一般的なDC電源ソケットが付いています。
注:対応DCプラグ:外形5.5mm 内径2.5mm センタープラス。お使いのACアダプタのプラグ径が2.1mmの場合は、径2.5mmに変換するアダプタ「MK-504」をご利用ください。

MK-500-BUILT ケース付きで便利!可変と固定の2出力定電圧電源キット完成品

価格:

3,383円 (税抜 3,075円)

[ポイント還元 33ポイント~]
購入数:
返品期限・条件 返品についての詳細はこちら
この商品について問い合わせる
友達にメールですすめる



参考資料:
MK500マニュアル(PDF)
電子工作便利ノート(PDF)
