MK-622 回路の学習に最適!ハンダ付け不要!曲げて刺すだけ!4LED点滅回路学習キット

注:製品に取扱説明書(製品マニュアル)、回路図などは付属しません。ページ下のリンクよりダウンロードしてください。

マイコンキットドットコムのMK-622 回路の学習に最適!ハンダ付け不要!曲げて刺すだけ!4LED点滅回路学習キットは 、電子回路の基本回路ともいえるトランジスタ2個で構成されたマルチバイブレータ回路をハンダ付けしないで基板上のソケットに部品を挿入して作り上げることができる学習に最適なキットです。

MK-622 回路の学習に最適!ハンダ付け不要!曲げて刺すだけ!4LED点滅回路学習キット

価格:

1,304円 (税抜 1,185円)

[ポイント還元 13ポイント~]
購入数:
返品期限・条件 返品についての詳細はこちら

アステーブル型(astable-非安定。「ステーブル」とは安定の意味で、「ア」は反とか非という意味を持つ)またはフリーラン型マルチバイブレータと呼ばれる安定した状態がゼロ(つまり安定しない)の回路(つまり発振回路)をトランジスタ2個と数個の抵抗、電解コンデンサーで実現しており、4個のLEDを点滅させる発振回路となっています。抵抗値や電解コンデンサーの容量を変えて発振周波数を自由にしかも簡単に変更できるので、電子回路の学習に最適です。

特長:
-ハンダ付けせずに組み立てられるので簡単で安全。
-電子回路の基本と言えるマルチバイブレータ回路の実験が簡単に行える
-2色4個のLEDを点滅する回路なので組立て後はアラームなどに使用可能

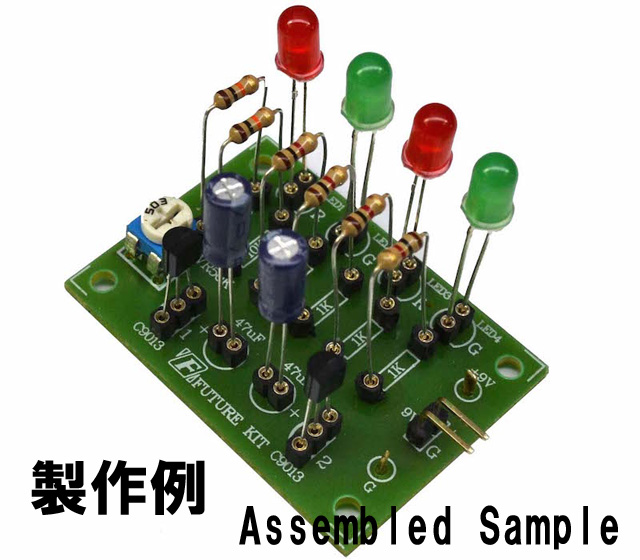

家庭用ビデオカメラで30cm離れて撮影



注記:マニュアルは改善、ミスの修正のために予告なく変更することがあります。印刷されたマニュアルがキットの袋に入っていますが、最新版はWEBでご確認ください。
参考資料:
MK622マニュアル(PDF)
電子工作便利ノート(PDF)
