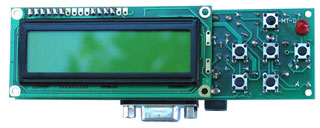

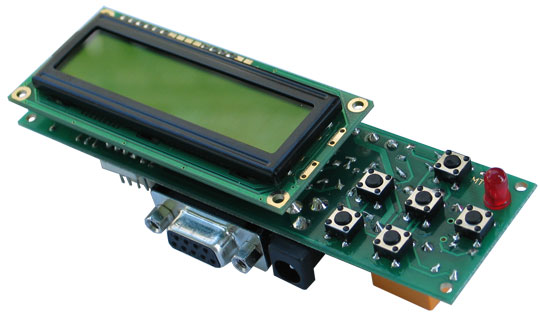

PIC-MT 28ピンPIC対応 2行16文字LCDとスイッチと周辺回路付きマイコンボード

注:完成品です
このOLIMEX社のPIC-MT(ミニ・ターミナル)は、下記の特長を持つ28ピンPICマイクロコントローラ用開発ボードです。特に、16文字×2行のLCDとスイッチ6個、LED、リレー、RS232が小さなボードにすべて付いているので、これをすぐに装置の操作パネルなどに使えます。
特長:
- ICSP6ピンコネクタ
- 16文字×2行表示のLCD(液晶表示器)
- 6個の入力ボタン
- ダラス社iButtonインターフェイス
- パルス入力(周波数測定などに)
- ADC入力
- RS232インターフェイスとコネクタ
- RS232 TTLレベルインターフェイスとコネクタ
- ステータス表示用LED
- 10A/250VAC対応リレー(15A/120VAC, 10A/250VAC, 15A/24VDC.)
(注意:AC100Vを敷設する場合は、第2種電気工事士の資格が必要です。詳しくはマイコンキットドットコムのWEBをご覧ください。)
- リレー出力用ターミナルブロック
- 圧電ブザー
- 20MHz水晶発振子
- マイクロコントローラ用DIL28ソケット(PIC ICは付属していません)
- +5V電圧レギュレータ
- 電源コネクタ
- サイズ:120×36 mm
- 取り付け穴4つ

PIC-MT 28ピンPIC対応 2行16文字LCDとスイッチと周辺回路付きマイコンボード

価格:

5,176円 (税抜 4,705円)

[ポイント還元 51ポイント~]
購入数:
返品期限・条件 返品についての詳細はこちら



参考資料:
PIC-MTマニュアル(和文PDF)
LED点滅デモソフト(Cソース)
LED点滅デモソフト(HEX)
ボタンとブザーデモソフト(Cソース)
ボタンとブザーデモソフト(HEX)
LCD表示デモソフト(Cソース)
LCD表示デモソフト(HEX)
RS232送受デモソフト(Cソース)
RS232送受デモソフト(HEX)

電子工作便利ノート(PDF)
