MK-405 すぐに使える!組込み用超小型25Wステレオオーディオアンプボード完成品

注:製品に取扱説明書(製品マニュアル)、回路図などは付属しません。ページ下のリンクよりダウンロードしてください。
注意:完成品ですが、入出力端子、電源端子はハンダ付けが必要です。
注意:コイル、電解コンデンサーの形状は製品写真とは異なる場合があります。
注意:電源オン時などにPOP音が発生します。
お詫び:製品に添付されているマニュアルの入出力端子番号が誤っている場合があります。正しくは29番ピンが左入力、31番ピンが右入力です。


MK-405 すぐに使える!組込み用超小型25Wステレオオーディオアンプボード完成品

メーカー:CNET LIMITED
型番:MK-405
JANコード: 4573545681417
価格:

2,075円 (税抜 1,886円)

[ポイント還元 20ポイント~]
購入数:
返品期限・条件 返品についての詳細はこちら

■ 商品説明

このマイコンキットドットコムのMK-405 すぐに使える!組込み用超小型25Wステレオオーディオアンプボード完成品は、テキサスインスツルメント(TI)社のTPA3123D2を使用した小型のD級オーディオアンプボード完成品です。特長:- きわめて小型で発熱も少ない- D級アンプIC「TPA3123D2」使用- 小型ヒートシンク付き- 最大25W(電圧に依存)でステレオ出力- 2Ω、4Ω、8Ω負荷に対応- 出力ショート、過負荷、高熱に対する保護回路内蔵

■ 商品仕様

製品名MK-405 すぐに使える!組込み用超小型25Wステレオオーディオアンプボード完成品
型番MK-405
JANコード 4573545681417
メーカーCNET LIMITED
製造年2020年
外寸法 幅50mm × 奥行20mm × 高さ15mm
製品重量20g


特長:
- きわめて小型で発熱も少ない
- D級アンプIC「TPA3123D2」使用
- 250kHzサンプリング
- 小型ヒートシンク付き
- 電源表示用LED搭載
- 最大25W(電圧に依存)でステレオ出力
- 2Ω、4Ω、8Ω負荷に対応
- 出力ショート、過負荷、高熱に対する保護回路内蔵
- 基板サイズ:約51mm×20mm - Tenda Electronics社製

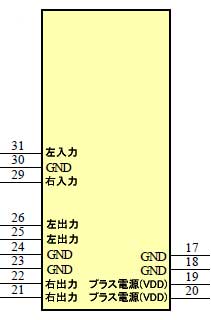

ピン配置図


参考資料:
MK405マニュアル(PDF)
電子工作便利ノート(PDF)
