MK-401 製作簡単で大出力!小型25Wハイパワーモノラルオーディオアンプキット

注:この製品は在庫限りの販売となります。代替品として「MK-405 D級25Wステレオアンプ」をご検討ください。
注:製品に取扱説明書(製品マニュアル)、回路図などは付属しません。ページ下のリンクよりダウンロードしてください。
注:ハンダ付け必要。完成品もあります。「MK-401-BUILT
このマイコンキットドットコムのMK-401 25Wハイパワーモノラルオーディオアンプキットは、ナショナル・セミコンダクター社のLM1875を使用した小型のオーディオアンプキットです。  電源とスピーカーなどを接続すれば8Ωスピーカーから25W RMS(1% THD)が簡単に得られます。 PCBのサイズは53×50mmと非常に小さいアンプです。 ヒートシンク、スピーカー、ケーブルはキットには含まれていません。 これらがキットに含まれていないのは、一般にこれらの部品は、音質に大きく影響するために、アプリケーションや好みによって自由にユーザーが慎重に選んで購入しているからです。 最高品質のケーブルは高級で、広帯域の大型のスピーカーを使用するユーザーもいれば、手持ちの部品を使うユーザーもいるかと思います。

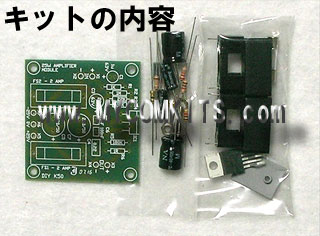

このキットでは、片面基板を使用しています。
ボードサイズ:約51mm×53mm

LM1875の仕様:
- 最大30W 出力(8Ωスピーカー使用時)
- THD(全高調波ひずみ)0.015%(1kHz 20W出力時)
- 出力ショート保護回路
- 94dB 電源リップル除去比
- 過熱保護回路内蔵
- SN比 >100dB
- オープンループゲイン 90dB (typ.)
- 無信号時電流 70mA (typ.)

MK-401 製作簡単で大出力!小型25Wハイパワーモノラルオーディオアンプキット

価格:

2,610円 (税抜 2,373円)

[ポイント還元 26ポイント~]
購入数:
返品期限・条件 返品についての詳細はこちら



参考資料:
MK401マニュアル(PDF)
MK401回路図(PDF)
LM1875データシート(PDF)
電子工作便利ノート(PDF)
