MK-144C ロボットやおもちゃに最適!シリアル制御も可能な超小型組込み用MP3プレーヤーボード完成品(メモリー内蔵.Win10対応)

注:製品に取扱説明書(製品マニュアル)、回路図などは付属しません。ページ下のリンクよりダウンロードしてください。
注:ボード自身は完成品ですが、外部との接続と動作モードの設定にはハンダ付けが必要です。
注:在庫限りの販売となります。終了後は、「MK-156B マイクロSDカード付きMP3サウンドモジュール」をご利用ください。


MK-144C ロボットやおもちゃに最適!シリアル制御も可能な超小型組込み用MP3プレーヤーボード完成品(メモリー内蔵.Win10対応)

メーカー:CNET LIMITED
型番:MK-144C
JANコード: 4573545680953
価格:

3,765円 (税抜 3,423円)

[ポイント還元 37ポイント~]
購入数:
返品期限・条件 返品についての詳細はこちら
この商品について問い合わせる
友達にメールですすめる

■ 商品説明

MK-144C ロボットやおもちゃに最適!シリアル制御も可能な超小型組込み用MP3プレーヤーボードは、内蔵されたフラッシュメモリーに記録されたMP3形式の音声や音楽ファイルを高音質でステレオ再生できるMP3プレーヤーボード完成品です。

■ 商品仕様

製品名MK-144C ロボットやおもちゃに最適!シリアル制御も可能な超小型組込み用MP3プレーヤーボード(フラッシュメモリー内蔵)
型番MK-144C
JANコード 4573545680953
メーカーCNET LIMITED
製造年2020年
外寸法 幅51mm × 奥行33mm × 高さ8mm
製品重量10g

 8個の押しボタンスイッチによる8種類の音声ファイルの指定・再生や、パラレルまたはシリアル制御により再生ファイルの指定、内蔵の電子ボリュームの調整なども可能(ハンダ付けにより動作モード設定必要)で、しかも約51mm×33mm程度の小型サイズなので、おもちゃやロボットや装置に容易に組込め、マイコンやスイッチ、リレーで制御すれば、話すおもちゃやロボット、稼動状態を話す装置などが簡単に実現できます。しかもステレオ出力です。
注:旧製品MK-144, MK-144Bとは、シリアルコマンドが一部異なります。また、MP3モードは機能が限定されています。ご注意ください。詳しくは製品マニュアル(PDF)をダウンロードしてご参照ください。
注:WindowsXPおよびWindows8, Windows10に対応しています。
注:MK-144C用の再生スイッチなどを搭載したコントローラキット「MK-140B」やハンダ付け不要な完成品のコントローラ「MK-140B-BUILT」、もご利用ください。
注:内蔵のフラッシュメモリーには動作確認用に音ファイルが入っている場合があります。


特長
・MP3形式の音声や音楽ファイルを再生
・ステレオ出力。電子ボリューム内蔵
・128メガバイトのフラッシュメモリーが内蔵されているのでSDカードなどのデバイスは不要で、合計約90分の音楽が記録可能。電源をオフにしても消えません。1万回記録可能。
・4種類の動作モード搭載:
(注:シリアルモードはすべてのモードで同時に機能します)
・・・MP3モード:外部スイッチで再生、停止、音量増減など可能
・・・ダイレクトプレイモード:8個の外部スイッチで8音を指定し再生、音量増減など可能。(出荷時の設定)
・・・パラレルシリアルモード:9個の外部スイッチからのコマンドでファイルの指定、再生、停止、音量増減など可能
・・・シリアルモード:シリアル通信線(2本)からのコマンドでファイルの指定、再生、停止、音量増減など可能。

 注意:モードの設定、入力端子の制御はハンダ付けが必要です。また、プリント基板のままで使用しますので、電気の知識が必要です。音出力は200mVpp程度で、ヘッドホン用です。直接スピーカーを駆動することはできません。スピーカーを接続する場合は別途オーディオアンプ(MK-400Bなど)が必要です。
Tenda Electronics製

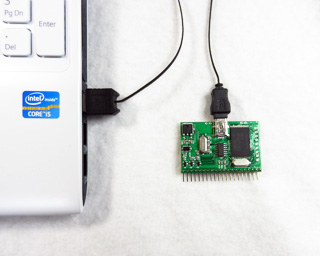

PCのUSBポートとの接続例(PC側のコネクタはUSB標準タイプ、MK-144C側はmicroBタイプ。電源はPCのUSBポートから供給・・バスパワーモード。装置に実装されている場合、装置側から電源供給されていてもUSB接続可能。商品にUSBケーブルは付属しません。

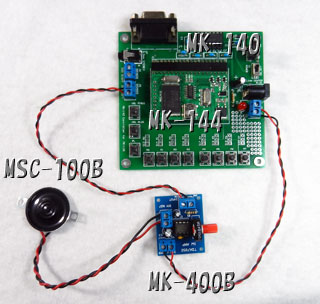

MK-144CをMK-140制御ボートに挿入し、MK-400B 1WアンプとMSC-100B ケーブル付きスピーカー接続した例(写真は外観が同じMK-144)

参考資料:
MK144Cマニュアル(PDF)
電子工作便利ノート(PDF)
